Toroidal

Im Vergleich zu den Open-Frame-Serien bieten Ringkerntransformatoren verschiedene Vorteile, darunter: bessere Effizienz und Leistung, kein Lastverlust, reduzierte Abmessungen und die gleiche galvanische Trennung zwischen Primär- und Sekundärwicklung.

Mit unserer „Expertise-Software” für die Verwaltung neuer Projekte bieten wir maximale Unterstützung bei der Erstellung des Datenblatts und eine schnelle Übermittlung der entsprechenden Quoten und Ergebnisse.
Ähnlich wie die Open-Frame-Serien sind auch die Ringkerntransformatoren in verschiedenen Materialien erhältlich, von verschiedenen Steckertypen (Fast-On) über die Art des Wicklungsdrahtes (Kupfer, Aluminium, CCA) bis hin zum für die Herstellung des Kerns verwendeten magnetischen Material.
Alle Designs entsprechen den internationalen Sicherheitsnormen für elektrische und elektronische Komponenten und Leistungstransformatoren.

Produktion – Produktionslinien

Ringkerntransformatoren sind für uns eine Stärke in Bezug auf Produktionsvolumen, Qualität und strategische Bedeutung des Produkts selbst.
Um eine bessere Qualität und eine bessere Kontrolle über alle Prozesse zu gewährleisten, wurde die Produktion auf zwei Werke aufgeteilt:

Das erste Werk ist für die Herstellung der Ringkerntransformatoren zuständig, angefangen bei den kornorientierten Siliziumblechen bis hin zur Bildung des endgültigen Kerns, der dann einer speziellen Wärmebehandlung unterzogen wird, um seine magnetische Permeabilität zu erhöhen und seine endgültigen Eigenschaften zu verbessern.
Im zweiten Werk, das aus 16 vollständig manuellen „U“-Stationen besteht, erfolgt die gesamte Montage des Transformators, angefangen bei den Wicklungen bis hin zu den abschließenden Qualitätskontrolltests.

Alle Verfahren innerhalb der einzelnen Stationen werden gemäß den im Produktionsdiagramm (Flow-Chart) beschriebenen Modalitäten durchgeführt.
Zu Beginn jeder neuen Produktion werden die Bediener jeder Station einer kurzen Schulung zu den spezifischen Eigenschaften des neu zu fertigenden Produkts unterzogen.

Materialien und Zertifizierungen

Alle unsere Ringkerntransformatoren sowie die gesamte Palette der für ihre Herstellung verwendeten Materialien entsprechen den internationalen Sicherheitsnormen für elektronische Bauteile (EN61558-A; EN60950) und den UL-Konstruktionsnormen für Niederspannungssicherheitstransformatoren (UL5085 Klasse 1-2).
Sie entsprechen außerdem den europäischen Richtlinien REAC und ROHS sowie der Richtlinie 2014/35/EU bezüglich der CE-Kennzeichnung.
Angesichts der Beschaffenheit und des vollständig kundenspezifischen Designs dieser Transformatoren fassen wir hier kurz die wichtigsten Eigenschaften zusammen:

• Primärspannung (Eingang) von 110 bis 240 V AC;
• Sekundärspannung (Ausgang) einfach oder doppelt von 6 V bis 48 V, andere Spannungen auf Anfrage
• Leistung von 20 VA bis 1 kVA, höhere Leistungen auf Anfrage.

Alle für die Herstellung dieser Produkte verwendeten Materialien sind UL-zugelassen und in den Datenblättern mit der entsprechenden Zertifizierungsnummer aufgeführt.

Es werden folgende UL-Materialien verwendet: selbstverlöschende Materialien, doppelt mit PVC ummantelte Kupferkabel (PVC Grad 1-2 gemäß UL1672), Wicklungen aus verschiedenen Materialien (Kupfer, Aluminium, CCA), einschließlich Montagesatz.

Qualität

Die elektrischen und dimensionalen Kontrollen werden stichprobenartig gemäß den AQL-Standards (Acceptance Quality Limit) durchgeführt, und alle erfassten Parameter werden in speziellen Formularen (Testberichten) festgehalten, die eine schnelle Überprüfung und Rückverfolgbarkeit der Produktionscharge ermöglichen.
100 % der Produkte werden am Ende der Produktion getestet.

TECHNISCHE HINWEISE ZU TOROIDTRANSFORMATOREN

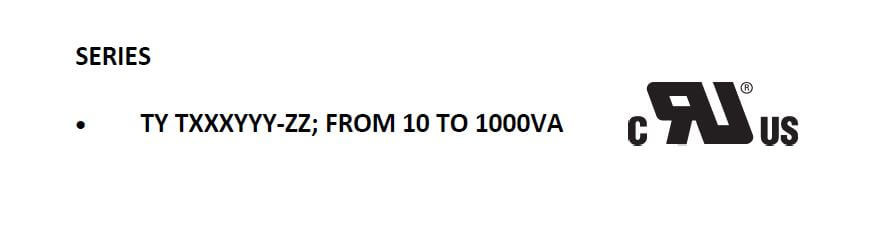

Serie für Hochleistungsanwendungen, bei denen geringe Größe, geringes Gewicht, geringe Verluste und hoher Wirkungsgrad erforderlich sind. Die Standard-Toroidtransformatoren der Serie TIYAN sind mit Leistungen von 10 bis 1 kVA gemäß UL5085-1-2 zugelassen (UL-Aktenzeichen E518405).

Diese Serie hat gegenüber herkömmlichen EI-Transformatoren wichtige Vorteile, wie z. B. geringere Abmessungen, geringes Gewicht, geringe Leerlaufverluste, höherer Wirkungsgrad, geringeres Streumagnetfeld, flexible Abmessungen und einfache Montage.
Ringkerntransformatoren ersetzen EI-Transformatoren in den meisten industriellen Anwendungen wie Audio, Beleuchtung, Hausautomation, Toröffnern, Bedienfeldern usw.

TECHNISCHE MERKMALE

• Doppelt isolierter Wicklungsdraht
• Verfügbar für Umgebungstemperaturen von 40 °C und 70 °C
• Materialien der Wärmeklasse 130 °C Klasse B oder 155 °C Klasse F
• Isolation Primär-Sekundär 5 Mohm bei 500 Vdc
• Kernmaterial mit hoher Permeabilität
• Zertifikate UL oder VDE auf Anfrage.
• Einzelne Sekundärspannung von 6 V bis 48 V
• Doppelte Sekundärspannung von 2×6 V bis 2×24 V
• Mittig abgegriffene Spannung von 6 V+6 V bis 24 V+24 V
• Standard-Primärspannungen für alle Serien 2×115/230 V
• Durchschlagfestigkeit Primär/Sekundär 3 kV/1 min
• 100 % Prüfung der elektrischen Parameter im Produktionsprozess
